Rotoru durdurmak ile bakım sırasında mekanik olarak sabitlemek, farklı mühendislik gereksinimleridir. Kilitleme sisteminin hidrolik veya elektromekanik biçimde çalışması, türbinin mevcut altyapısı, kontrol yapısı ve kuvvet gereksinimleriyle birlikte değerlendirilmelidir.
Rüzgâr türbininde rotorun durdurulması, bakım veya servis çalışmaları için mekanik olarak kilitlendiği anlamına gelmez. Durdurma ve kilitleme farklı görevlerdir: fren sistemi rotorun hareketini durdurmaya, Rotor Lock ise durmuş rotorun servis sırasında mekanik olarak sabitlenmesine hizmet eder. Kilitleme piminin hareket ettirilmesi kadar, konumunun izlenmesi de sistem tasarımının parçasıdır.
Kilitleme sisteminin tasarımı nereden başlar?
Rotor Lock seçimi, yalnızca kilitleme piminin hidrolik mi yoksa elektromekanik mi çalıştırılacağına karar vermek değildir. Türbinin kontrol mimarisi, kullanılabilir enerji altyapısı, kilitleme sinyalinin nasıl iletileceği ve konum bilgisinin nasıl alınacağı birlikte ele alınmalıdır. Kilitleme noktasındaki enine kuvvet gereksinimi ve türbinin performans sınıfı da seçilecek sistemin boyutlandırılmasında dikkate alınır.
Bu çerçevede hidrolik ve elektromekanik sistemler, aynı işlev için kullanılan iki farklı entegrasyon yaklaşımı sunar. Seçim, tek başına bir teknolojiyi diğerinden üstün görmeye değil, sistemin mevcut tasarımına ve uygulama gereksinimlerine dayanmalıdır.

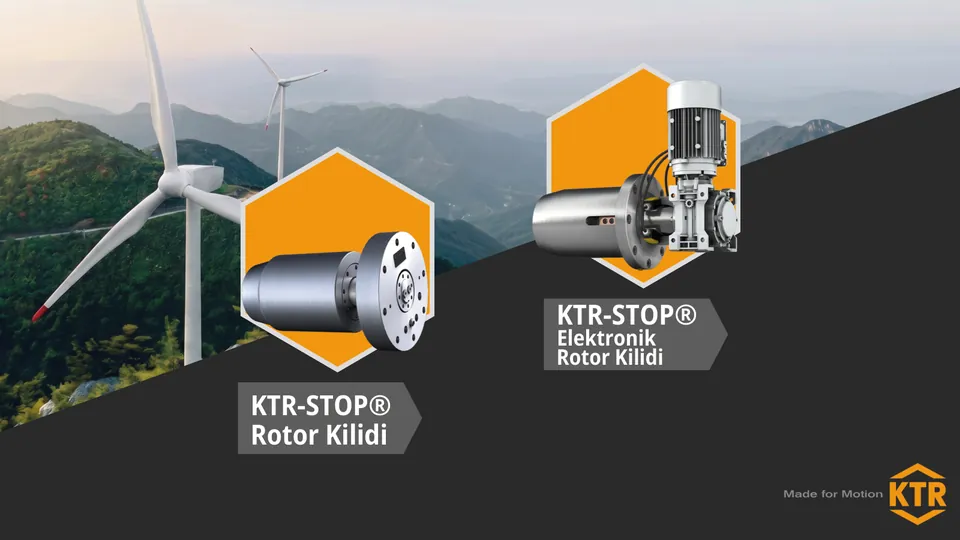

Hidrolik yaklaşım: KTR-STOP® RL
Hidrolik kilitleme sistemlerinde pim, hidrolik olarak hareket ettirilir. KTR-STOP® RL bu yaklaşımı temsil eder; kilitleme fonksiyonu sensörlerle izlenir.
Elektromekanik yaklaşım: EMB-STOP® RL
Elektromekanik sistemlerde kilitleme pimi elektrikle hareket ettirilir. EMB-STOP® RL’de elektrik arayüzü, emniyet sviçi üzerinden sinyal üretimi ve mekanik son konum algılama, sistem entegrasyonunda değerlendirilmesi gereken unsurlardır.
Aynı görev, farklı sistem mimarileri
KTR-STOP® RL ve EMB-STOP® RL’nin karşılaştırılmasında önemli noktalardan biri de her iki çözümün temel amacının aynı olmasıdır: Servis durumunda durdurulmuş rotorun mekanik olarak sabitlenmesi.
Fark, bu fonksiyonun nasıl gerçekleştirildiğinde ve türbinin mevcut sistemlerine nasıl bağlandığında ortaya çıkar.
Bu nedenle Rotor Lock seçimini yalnızca ürün kataloğundaki teknik değerler üzerinden yapmak, sistem tasarımının tamamını değerlendirmek için yeterli olmayabilir. Hidrolik güç ünitesinin mevcut olup olmadığı, elektriksel kontrol altyapısı, bağlantı ve montaj koşulları, türbinin performans sınıfı ve gerekli karşıt kuvvetler birlikte ele alınmalıdır.
Başka bir ifadeyle, Rotor Lock seçiminde “hidrolik mi, elektromekanik mi?” sorusunun tek başına bir cevabı yoktur. Doğru yaklaşım, türbinin mevcut mimarisine ve tasarım gereksinimlerine en uygun çalışma prensibini belirlemektir.
Rotor Lock seçiminde başlangıç noktası, hidrolik veya elektromekanik teknolojiler arasında genel bir tercih yapmak değil; bakım sırasında gereken mekanik kilitleme işlevini ve bu işlevin türbin sistemine nasıl entegre edileceğini tanımlamaktır. Enine kuvvet, enerji altyapısı, kumanda arayüzü ve konum izleme birlikte değerlendirildiğinde, uygun kilitleme yaklaşımı proje gereksinimleri üzerinden belirlenebilir.
Hidrolik veya elektromekanik yaklaşımın belirlenmesi, bu nedenle ürün seçiminden önce gelen bir sistem tasarımı kararıdır.
Kaynak: KTR Turkey Güç Aktarma Sistemleri
